一．本体、燃烧器、控制系统一体化设计是富尔顿RB型锅炉所遵循的设计理念。
富尔顿集团公司充分运用了作为一个国际化专业锅炉生产集团的技术和资源优势，不仅像通常的锅炉制造商一样设计锅炉本体，还直接参与燃烧器（富尔顿在英国参与投资了NUWAY燃烧器公司，在美国与INDUSTRIAL COMBUSTION燃烧器公司有着长期广泛的合作；这两家燃烧器厂家长期为富尔顿集团公司供应专门为富尔顿各型号锅炉设计的高性能燃烧器）、控制系统（富尔顿与世界三大燃烧器控制公司：美国的HONEYWELL、FIREYE及欧洲的LANDIS STAEFA-SIMENS控股都有着长期稳定的合作）的设计。为充分考虑锅炉作为一个高科技产品的兼容性及性能稳定性，富尔顿集团公司提供实验平台，对本体、燃烧器、控制系统进行各种配合实验。以确定最佳方案。为全世界的用户提供第一流的锅炉及相关设备。
富尔顿RB型燃油（气）蒸汽锅炉是由富尔顿集团公司下属英国富尔顿提供设计图纸，杭州富尔顿热能设备有限公司生产的锅炉，由富尔顿集团公司提供专用配套的燃烧器和控制系统。
二．本体设计安全、可靠
a. 富尔顿RB型蒸汽锅炉采用西欧与北美常用的回燃式结构。锅炉的工作原理为：燃烧火焰从锅炉前部喷向后部，并向四周辐射换热，形成第一回程；燃烧后的高温烟气从燃烧室后部折回，沿燃烧室（贴近钢板）向前烟箱对流换热，形成第二回程；前烟箱的烟气通过烟管向后烟箱流动进行对流换热，形成第三回程。
RB锅炉外型图
b. 富尔顿RB型是一款湿背式锅炉，区别于干背式结构，燃烧室末端管板的另一面是水空间，即整个燃烧室浸没在水中，为全湿背设计。富尔顿RB型蒸汽锅炉框架采用前后两块整体钢板，结构整洁、美观。
RB剖面图
c. 富尔顿RB型蒸汽锅炉的燃烧室设计在本体的中间低位，烟管左右均布，这种设计使锅炉本体所受热应力对称，形成了中间向上两边向下的两个对称水循环圈，保证锅炉的受热均匀；底部则形成一个相对“稳定”的碱度沉降区，方便日常排污，易于锅炉的运行管理。
d. RB锅炉燃烧室采用低位布置，正对水冷中心，降低了缺水（包括假水位）燃烧的危险性，保证了锅炉本体的安全。
燃烧室位置布置图
e. 富尔顿RB型蒸汽锅炉的前烟箱使用高品质柔软型含锆耐火材料，较国内厂家采用耐火混凝土，锅炉的钢重比显著降低，且耐挤压；同时，也不会出现使用耐火混凝土中出现混凝土裂缝，而且减轻了锅炉前门的重量，给司炉工操作减轻了负担。成本的增加是出于更为人性化及对锅炉安全的考虑。
f. 富尔顿RB型蒸汽锅炉烟管数量多，烟气流通截面积大，烟管内置烟气螺旋扰流子，增强对流换热，延长烟气停留时间，使锅炉充分进行热交换。降低锅炉的烟温，提高了热效率。实验表明，
烟气扰流子
在相同的热工条件下，加装扰流子的烟管的传热系数是普通烟管的1.2倍。
g. 螺旋扰流子使锅炉维护保养方便。当螺旋扰流子来回拉动时，起到烟管刷清灰的作用。
h. 烟管与前管板焊接处作磨平处理。传统焊接工艺，保留焊缝高度并控制烟管伸出焊缝不超过1.5mm。由于肋片效应和涡流效应的双重作用，在焊缝部位易产生距离传热，易造成焊缝处的开裂，造成锅炉渗漏，降低锅炉使用寿命，甚至产生事故。磨平并倒圆角处理后，消除了肋片效应，减弱了涡流，从而更有效保护烟管与管板，防止开裂和渗漏，并有效地延长锅炉使用寿命。富尔顿在国内率先采用英国BS标准的此项工艺，并报国内锅检所检验通过。
烟管与前管板焊缝磨平处理
RB炉尾底部烟气冷凝水的排放管
i. 设计了烟气冷凝水的排放管，特别在寒冷的冬天，能有效延长使用寿命。
j. 富尔顿RB型蒸汽锅炉的绝热层增加到100mm，是普通锅炉的两倍，使散热损失降到最小。
RB前炉门铰链
k. 富尔顿RB型蒸汽锅炉前烟箱采用铰链连接，单人就可以实现向任意方向打开烟箱。方便用户操作、检查、维护。与烟箱相连还有一套安全保护系统，只要烟箱打开，安全保护系统马上切断燃烧，避免烟箱打开时误操作，杜绝事故隐患。
烟箱门打开自动断电开关
l. 富尔顿RB型蒸汽锅炉的水位探棒直接伸入本体水空间，区别于一般锅炉用管子接出本体外。水位探棒直接伸入本体水空间，有利于避免假水位，杜绝因误操作关闭连接水位器与本体的阀门而引发假水位干烧事故。
RB锅炉炉顶水位器
三． 燃烧器要求高效、环保
富尔顿RB型锅炉燃烧器与锅炉本体一体化设计，燃烧器与本体一体化设计是富尔顿集团公司的特点与优势。富尔顿集团公司（THE FULTON COMPANIES）与燃烧器生产商IC （INDUSTIAL COMBUSTION）和NUWAY燃烧器公司共同试验、设计、生产燃烧器，从而改变一般锅炉制造商仅仅在市场上采购燃烧器的做法。富尔顿RB型锅炉的燃烧器有以下一些特点：
富尔顿OEM的英国Nuway燃油燃烧器
富尔顿OEM的英国Nuway燃气燃烧器
a. 富尔顿RB型蒸汽锅炉的燃油燃烧器配置风冷马达、自动吸油泵、电磁燃油阀、风量供应自控系统、高压自动点火系统、火焰自动探测系统。燃气燃烧器配置风冷马达、液压驱动主燃气阀、主燃气保险阀、点火电磁阀、燃气高低压保护、风量供应自控系统、高压自动点火系统、火焰自动探测系统、燃气检漏系统（RB2100以上锅炉配置）。
b. 根据RB型炉膛特点，燃烧器配置较长的风筒，使大火火焰长度充满到炉膛75%~80%左右位置。
c. 富尔顿RB型蒸汽锅炉的燃烧器进空气量由伺服电机控制，精确调节风燃比，可以达到最佳燃烧效果并减少过量空气热损失。停炉时风门完全关闭，杜绝停炉时热量通过烟道通风损失。
d. RB型锅炉燃气阀组配置德国Siemens生产的液压驱动慢开快闭阀，此阀有如下多重功能：1、内置过滤器，2、自动调压，3、根据风燃比自动调节阀门开度，4、慢开快闭。
e. RB2100以上燃气锅炉标准配置Siemens燃气检漏系统，每次锅炉运行前进行阀组检漏操作，确保燃气阀组安全不泄漏。
燃气检漏程控器
f. 富尔顿RB型蒸汽锅炉的燃气燃烧器配置风压保护系统，在探测到燃烧器进口风压过低时，自动切断燃烧。
g. RB型锅炉标准配置的消音器，使锅炉噪音降到75分贝以下，可以满足严格的环保要求。
h. 在热态调试时（包括工厂热态调试及现场热态调试）富尔顿调试工程师能够根据燃烧烟气的情况调节风油配比机构，精确确定全过程的燃料消耗与空气比例达到最佳状态。即无论用户所在地区的海拔高度为多少，富尔顿RB锅炉都可以调节到最佳的燃料、空气比例。
四． 控制系统追求安全、稳定、实用
富尔顿RB型锅炉的控制系统继承了富尔顿集团对锅炉控制稳定、实用的要求。
启动操作只需按动一个按钮，系统便全自动运行。同时， 富尔顿的设计理念认为，锅炉作为工业产品不同与个人用品，电脑控制程序设计时剔除任何多余功能，真正做到实用。

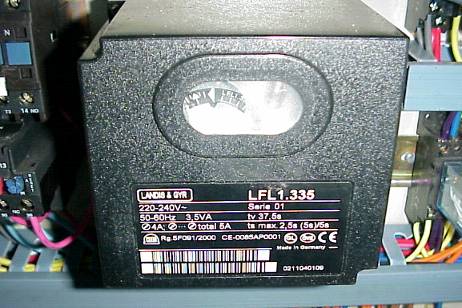

SIEMENS燃烧器程序控制器
富尔顿RB型锅炉控制柜的所有接线符合NEC标准，并通过U.L.认证。其特点如下：
a. 燃烧器电脑控制器由世界著名的自控设备生产厂家德国西门子（Siemens）公司提供。此程序控制器提供锅炉程序燃烧控制，压力控制信号、水位控制信号、火焰控制信号的收集、判断并命令燃烧器动作的功能。
b. 压力控制系统采用Danfoss公司的压力控制器。它具有较高的控制精度，为世界
DANFOSS 压力控制器
知名锅炉厂商的首选配置（不同与大部分国内采用的日本进口或国内生产的弹簧式压力控制器：精度及可靠性相对较差），工作压力下无级自动调节燃烧器，达到设定压力时自动停止燃烧，自动启动燃烧的功能。基于“安全第一”的考虑配备一个额外超高压力保护，即使在工作压力控制器失灵的情况下，超高压力保护第二道防线将停炉并报警，保证锅炉及下端用气设备的安全。
c. RB型蒸汽锅炉的水位控制系统采用著名的水位控制器生产商Honeywell的探棒 式控制器，并将水位控制器直接安装于锅炉本体内，有效解决传统安装的水位控制器容易形成假水位，引起锅炉干烧等不安全因素。该控制器具有感应低水位、超低水位、高水位等水位，并传递信息给电脑控制器。进而控制水泵自动给水、自动停机，控制燃烧器缺水停炉保护并报警的功能。确保锅炉安全运作，被证明是最安全、最灵敏的控制系统。
FULTON水位电极
d. 控制系统基本功能一览表
五．选用高品质的附件
作为国际化的专业锅炉制造企业，富尔顿一贯坚持为用户提供高品质的产品，无论在锅炉材料使用和附件选择上都遵循这一标准。
六．细节设计符合中国国情
富尔顿RB型锅炉的进水管带有隔热套管，超ASME标准设计，有效防止进水管周边的受压钢板热疲劳损坏。
七．其他
富尔顿RB型蒸汽锅炉的热效率相对于传统三回程湿背式的WNS型高，经验表明，在空气过量系数相同的情况下，排烟温度每降低20℃，锅炉效率增加1%。传统WNS型蒸汽锅炉排烟温度在235℃左右（实测温度），而富尔顿RB型蒸汽锅炉的排烟温度控制在215℃以内 ，使锅炉效率增加1%。
带内置省煤器的RB锅炉
八、 智能化触摸屏(即PLC)人机界面（可选项）
富尔顿的PLC系统配有多级全中文菜单，并具有锅炉运行状态模拟图形显示功能及汉字数字显示功能，能实时显示锅炉的各种工作参数和运行状态：根据客户的要求，具备前（后）吹扫过程实时模拟显示，高压点火方式状态显示，各运转设备（给水泵、风机）的运行状态显示；多级弹出式全中文菜单含有以下子目录菜单：运行状态系统图、故障原因分析表、维修指南、操作说明书、历史故障及故障原因记录（黑匣子）、系统设置和电器测试等，操作非常简单，使用户能很快了解掌握。
触摸屏还具有强大的系统升级扩展能力和充足的系统通讯接口，可连接打印机及通过计算机连接实现远程管理或监控。
PLC界面示意图
f、锅炉联控
锅炉联机控制技术特别适用于多台锅炉的用户，通过PLC实现锅炉联控，整个控制全部由系统自动完成，不需人工干预。同时，富尔顿锅炉每台都有一整套独立的控制系统，可单独操作每台锅炉，与整套PLC联控相独立。锅炉联控的优势：
A、电脑记录每台锅炉的运行时间；
B、锅炉启动时，自动启动运行时间最短的那台，依此类推；
C、当锅炉运行一段时间后，达不到用户设定的蒸汽压力时，第二台锅炉自动启动运行；
D、当用气负荷较少，则自动退出运行时间较多的那台锅炉，依此类推；
E、同时PLC液晶彩屏上可及时显示锅炉燃烧时的各种参数，并可带有2个USB接口，1个网口，以供高端用户选用。
锅炉联机控制既能合理调节锅炉台数，提高锅炉利用率，又能降低能耗，提高锅炉整体使用寿命，是现代多台锅炉控制发展的趋势。
