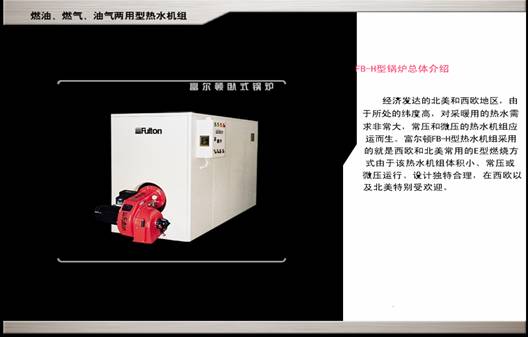

工作原理

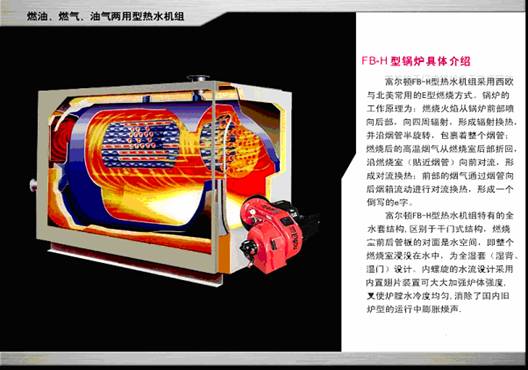

燃烧器喷出的火焰和高温烟气从炉膛前部流向后部，再折返回流进入火管，最后经尾部烟箱排人烟囱至炉外，从而形成烟气循环系统；回水由尾部下方进水管进入锅炉，通过布满炉膛四周和火管外面的水系统空间吸收热量而升温，最后由顶部的出水管流出供用户，从而形成水循环系统。
设计、结构特点
独特的大炉膛，小水套，湿背、湿门，结构更趋科学合理的新型燃烧室及火道设计，使整个炉膛具有较高的火焰充满度，烟气流动自然通畅，又保证整个锅炉辐射和对流受热面的传热均匀，并且能够达到很好的传热效果。锅炉的年平均热效率高于92%。
在换热火管内使用优质的内置扰流片，以进一步强化传热，有效地降低排烟温度，从而减小锅炉排烟热损失，同时对烟道污垢具有“自洁”的作用。
内螺旋的水流设计，采用的内置翅片，不但对炉体结构具有加强作用，又使炉膛水冷系统循环稳定，不会产生局部过热沸腾，无膨胀噪音。
采用优质高效真空玻璃棉作为保温材料严密地覆盖在炉体上，作为锅炉的绝热层，使散热损失接近于零。
结构设计紧凑，体积小、重量轻，外形新颖美观，改变了传统锅炉占地面积大的缺点。
使用和运行特点
集即热式和容积式优点于一体，启停方便、快捷，热效率高。
常压下运行，独特的非容积式动态加热方式，配合采用国际流行的生活（采暖）热水间接加热方式，不会结垢，水质要求低。与一般盘管式间接常压热水机组相比，强制循环最大的优点就是只须定期清洗板式换热器即可。
配置先进的运行控制和多重自动保护系统，安全程度高，全自动电脑控制，操作、维护简单又可靠。同时控制系统可进行一、二段火力自动控制，在保证烟气温度下限的条件下，最小负载率可随燃烧器调节而变化，负荷调节幅度大。整个系统可单机自控或与楼宇联控。
烟尘排放量低，林格曼黑度为零，完全符合环保要求。
设备应用
由具有五十年高压锅炉设计制造丰富经验的富尔顿公司出品，安全和可靠性得到充分保障。
可广泛应用于宾馆、办公楼、工厂、医院和学校等作为采暖和提供卫生热水的理想设备。
燃烧机和自动控制系统
富尔顿FB-H热水机组燃烧机及自动控制系统区别与其他品牌锅炉的特点主要表现在：它们不是简单的加在锅炉上而是根据富尔顿锅炉的特点由美国富尔顿锅炉公司自行设计和制造的，因此富尔顿的燃烧机和自动控制系统与锅炉本体的匹配性是最优秀的。富尔顿的燃烧机和自动控制系统整体通过美国电器安全协会UL的认证。根据用户要求可预留BA接口，实现人机对话。
富尔顿FBH型锅炉的程序控制器不仅提供锅炉程序燃烧控制，（包括前吹扫、后吹扫、自动点火、火焰探测、熄火保护、风压保护、燃油阀控制、风量控制），温度控制（包括工作温度下大小火切换、高温熄火、低温自动点火、超高温连锁熄火保护等），水位控制（包括两级超低水位连锁熄火保护），火焰控制信号的收集、判断并命令燃烧器动作的功能。同时能够判断包括电源故障、燃料系统故障、压力系统故障、水位系统故障、火焰故障、点火故障、电机故障等故障同时报警的功能。
燃油燃烧器
a.富尔顿FBH型热水锅炉的燃烧器专门为富尔顿集团设计，继承富尔顿一贯的燃烧器与锅炉一体化设计的传统，区别于一般锅炉制造商，他们只是在市场上采购燃烧器，然后安装在自己设计的锅炉本体上。
b.富尔顿FBH型热水锅炉的燃气燃烧器配置风冷马达、液压驱动燃气阀、燃气高低压保护、燃气检漏系统、旁路系统、风量供应自控系统、高压自动点火系统、火焰自动探测系统等。
c.富尔顿FBH型热水锅炉的燃烧器进空气量风门用电机控制，自动调节风气比，可以达到最佳燃烧效果。
d. 富尔顿燃气锅炉配备燃气泄露自动检测功能，每次启动前，对锅炉燃气阀组自动检测一次，遇有泄露将停炉报警。
e.富尔顿FBH型热水锅炉的燃烧器进空气风门在停炉时自动完全关闭，减少停炉时过量通风热损失。
f.富尔顿FBH型热水锅炉的燃烧器配置风压保护系统，在探测到燃烧器进口风压过低时，自动切断燃烧。实现“风门过低自动停炉”、“送风机断电时自动切断燃料控制”。
智能化触摸屏(即PLC)人机界面
富尔顿的PLC系统配有多级全中文菜单，并具有锅炉运行状态模拟图形显示功能及汉字数字显示功能，能实时显示锅炉的各种工作参数和运行状态：根据客户的要求，具备前（后）吹扫过程实时模拟显示，高压点火方式状态显示，各运转设备（给水泵、风机）的运行状态显示；多级弹出式全中文菜单含有以下子目录菜单：运行状态系统图、故障原因分析表、维修指南、操作说明书、历史故障及故障原因记录（黑匣子）、系统设置和电器测试等，操作非常简单，使用户能很快了解掌握。
触摸屏还具有强大的系统升级扩展能力和充足的系统通讯接口，可连接打印机及通过计算机连接实现远程管理或监控。
PLC界面示意图
群控系统功能介绍
一、控制系统设计依据和原则
根据锅炉控制系统的设计要求，按照自控装置系统科学、合理、成熟、安全可靠、稳定、可扩展以及性价比高的原则进行设计，并符合以下规范与标准：
《蒸汽锅炉安全技术》（劳锅字[1997]74号）；
《锅炉房安全管理规则》（劳锅字[1998]74号）；
《电气装置安装工程电器照明装置施工及验收规范》-GB50259-96；
《电气装置安装工程盘、柜及二次回路接线施工及验收规范》-GB50171-92；
《工业锅炉热工试验规范》-GB10180-88；
《电气装置安装工程接地装置施工及验收规范》-GB50171-92；
《电磁兼容、试验与测量规范》-GB/T17626。
二、控制系统功能
整个锅炉控制系统设计了PLC控制及强电手动操作两部分，控制系统、报警系统与联锁保护系统相对独立，具备了较完善功能。无论PLC控制还是强电手动操作，燃烧器具有以下功能：
a) 具有炉膛自动吹扫程序，并具有炉膛火焰自动检测功能；
b) 具有燃烧自动点火程序，并具有点火失败进入联锁保护及报警功能；
c) 具有燃烧的安全运行联锁保护功能；
d) 具有停电再来电锅炉处于待机状态保护功能；
e) 具有故障待机保护功能；
f) 燃烧器故障报警，并能自动停机，需手动复位；
g) 燃气压力高/低自动检测，超高超低均进入联锁保护；
h) 风压低联锁保护功能，并能自动停机；
i) 燃烧器空气/燃料自动全程比例调节；
1、 PLC控制系统功能
可编程逻辑控制器“PLC”自控系统自动识别故障，在出现以下故障时锅炉“PLC”自控系统自动停机，并声光报警；
a) 锅炉压力（或温度）超高保护
系统运行过程中，当蒸汽锅炉压力超出设定的高限工作压力时（或热水锅炉温度超出设定的高限工作温度时），“电脑屏幕”上“蒸汽超压故障”（或“热水温度超温故障”）指示灯闪烁，中文显示：“蒸汽超压故障”（或“热水温度超温故障”），自动停机，并声光报警指示，需手动复位。
b) 锅炉低水位故障保护
系统运行过程中，当锅炉水位低于正常水位时， “电脑屏幕”上“低水位故障”指示灯闪烁，中文显示：“低水位故障”，自动停机联锁，并声光报警显示，需手动复位。
c) 锅炉汽包水位超高报警（热水锅炉无需此功能）
系统运行过程中，当蒸汽锅炉水位高于正常水位时， “电脑屏幕”上“高水位故障”指示灯闪烁，中文显示：“高水位故障”声光报警指示，不联锁关闭燃烧器设备，不联锁给水泵。
d) 断电故障保护
系统运行过程中，出现供电系统突然断电，自动停机，再次供电时，可编程逻辑控制器“PLC”使锅炉处于停机状态，确保系统安全可靠运行。
e) 燃烧熄火故障保护
燃烧器如因各种原因不能正确点火或燃烧过程中出现熄火， “电脑屏幕”上“熄火故障”指示灯闪烁，中文显示：“熄火故障”联锁关闭燃烧器，需手动复位。
f) 燃气压力异常保护
当供气压力超出燃烧器正常工作压力范围时， “电脑屏幕”上“燃气压力低或高”指示灯闪烁，中文显示：“燃气压力低或高”，声光报警指示，连锁关闭燃烧器，需手动复位。
g) 传感器故障识别与保护
系统运行过程中，当蒸汽压力变送器（或温度传感器）发生断路故障时， “电脑屏幕”上“压力传感器故障”（或“温度传感器故障”）指示灯闪烁，中文显示： “压力传感器故障”（或“温度传感器故障”）且声光报警，联锁关闭燃烧器设备。
h) 电机负荷保护
通过自动空气断路器，三相交流接触器，过载保护热继电器，保护线路、对电机设备在运行过程中的短路、缺相、过载、过流、欠压、失压等起良好的保护。
2、强手动部分有以下内容：
a) 紧急停止开关
b) 主电源指示灯
c) 锅炉启动/停止控制开关及锅炉运行状态指示灯
d) 燃烧器负荷调节控制开关及大小火变化指示灯
e) 锅炉高/极低水位指示灯（热水锅炉无高水位指示灯）
f) 熄火故障指示灯
g) 故障报警器及消音按钮
h) 燃烧管理程控器手动复位按钮
三、燃烧设备控制过程介绍
1）启停控制
当满足所有锅炉启动条件及锅炉蒸汽压力（或热水温度）又低于设定的蒸汽压力（或热水温度）下限时，启动燃烧管理程控器，使燃烧器处于运行状态；
当锅炉燃烧器处于运行状态且蒸汽压力（或热水温度）达到设定的蒸汽压力（或热水温度）上限时，关闭燃烧管理程控器，使燃烧设备处于停止状态；
2）燃烧负荷调节
控制系统启动燃烧管理程控器，燃烧管理程控器启动燃烧点火程序，当锅炉正常燃烧后，进入燃烧负荷调节状态，此时，由燃烧器自己根据蒸汽压力（或热水温度）直接调节燃烧负荷量。当蒸汽压力（或热水温度）高于设定的大小火转换压力值时，减小燃烧器负荷转入小负荷燃烧状态；
当蒸汽压力（或热水温度）低于设定的大小火转换压力值时，增大燃烧器负荷转入大负荷燃烧状态；
当蒸汽压力（或热水温度）达到设定的极限蒸汽压力（或热水温度）上限时，进入停止燃烧过程，关闭燃烧器。
如燃烧器负荷调节为全程比例式，则进入燃烧负荷比例调节状态，此时，由燃烧器自己根据蒸汽压力（或热水温度）按比例直接调节燃烧负荷量。
3．给水泵自动控制（蒸汽锅炉适用）
四、群控功能
通过设定蒸汽锅炉1#、2#，热水锅炉3#、4#。根据运行的负荷量设定投入运行的锅炉台数，分别可以设定蒸汽锅炉和热水锅炉群控运行。群控系统可以自动判断并自动决定投入运行的锅炉台数。根据锅炉运行的累积时间自动平衡每台锅炉投入运行的时间。
五、控制柜其它主要功能和特点
a) 通讯功能
本系统具有标准RS-485，RS232,通讯接口，具有与上位计算机连接以实现远程监控或与“DCS”，“FCS”系统连网，上传锅炉运行工况参数。
b) 帮助功能
可通过按‘帮助‘功能键，进入中文帮助功能窗口，窗口内全中文显示操作、使用、维护、故障排除等相关信息的描述，便于初学者更快的熟悉掌握计算机监控系统的操作应用。
c) 密码认证
开/关机、参数设置、手动操作、需输入密码，相关权限的密码只能进入相应的功能模块。操作员经密码验证可进入开/关机、及手动操作、管理员经密码验证可进入参数设置，工程师级经密码验证可进入以上所有功能模块。
d) 信息记录与查询功能
控制系统在正常工作时，每隔一个时间段记录锅炉运行工况数据，包括燃烧设备、给水泵等负载累计运行时间、设备运行状况等及多项工况参数。当故障发生时系统将及时记录故障信息。电脑屏幕可存储若干时间信息，自动生成工作报表及故障记录，存储的信息可通过查询键在电脑屏幕上查询，也可打印输出。
